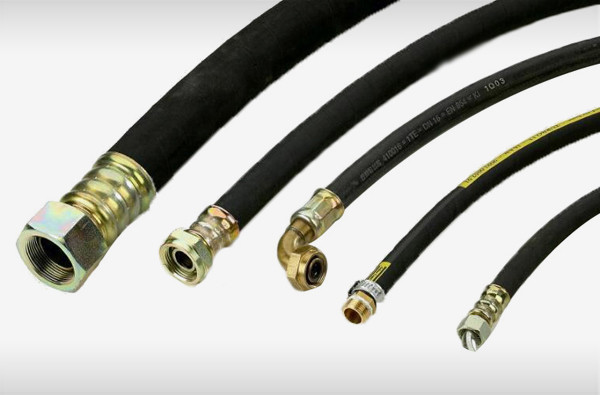

Tubulação industrial hidráulica trançada 45MPA de alta pressão da mangueira flexível de fio de aço
Nós produzimos:
Mangueira de borracha de enrolamento da máquina escavadora, mangueira de borracha de alta pressão de enrolamento, gravando projetando a mangueira de borracha do enrolamento do fio de aço, a mangueira de borracha do apoio hidráulico, a mangueira do carregador, o K-tipo mangueira de borracha, etc. de borracha.
Detalhes rápidos:
| Categoria | Mangueira de alta pressão do enrolamento do fio de aço |
| Especificações de produto | 194SP, 254SP, 324SP, etc. |
| Escala da aplicação | Máquinas escavadoras, carregadores, máquinas do gancho, veículos da maquinaria de construção, etc. |
| Tamanho do comprimento | 20 medidores um a parte |
| Pressão de funcionamento | 45MPA |
1. Estrutura de produto:
A estrutura de mangueira trançada do fio de aço é composta da camada de borracha interna de borracha sintética líquido-resistente, camada de borracha média, mim ou II ou III camada trançada do reforço do fio de aço, e camada de borracha exterior de borracha sintética com resistência excelente do tempo.
2. Uso do produto:
O fio de aço reforçou a mangueira de borracha hidráulica é utilização principal para o apoio da mina, mineração do campo petrolífero, apropriados hidráulicos para projetar a construção, o levantamento e o transporte, forjamento metalúrgico, equipamento de mineração, navios, maquinaria da modelação por injeção, maquinaria agrícola, várias máquina ferramenta e mecanização e pressão hidráulica automática nos vários setores industriais que transportam (como o óleo, óleo, fuel-óleo, óleo de lubrificação) o líquido líquido, água-baseado hidráulico de óleo mineral, solúvel petróleo-baseado (tal como a emulsão, a emulsão da óleo-água, a água), o gás, etc. e a transmissão líquida com determinadas pressão e temperatura no uso do sistema.
Nota: A mangueira trançada do fio de aço de nossa empresa é projetada e fabricada de acordo com o padrão GB/T3683-2011, e ISO/DIS1436-1985, DIN20022 e SAE100RIAT, mangueiras padrão de SAE100R2AT podem ser fabricados de acordo com exigências. Este padrão não é apropriado para líquidos baseados e graxa-baseados do rodízio - óleo -.
3. Temperatura de trabalho: o ℃ ℃-+100, ℃ do óleo -40 ℃-+50, emulsão do ar -30 da água abaixo do ℃ +80, escolhe por favor nossos produtos especiais.
Parâmetros técnicos de mangueira trançada do fio de aço da único-camada:
GB/T3683-2011
| Especificações da mangueira |
Identificação milímetro |
Diâmetro da camada do fio de aço milímetro |
OD milímetro |
Pressão do trabalho | Pressão de teste | Pressão estourada |
Raio de curvatura pequeno milímetro |
Peso da referência | |||
| MPa | Libra por polegada quadrada | MPa | Libra por polegada quadrada | MPa | Libra por polegada quadrada | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
