Diafragma de borracha eliminado pneumático da válvula de diafragma da válvula do CR de NBR NR EPDM FKM
Introdução:

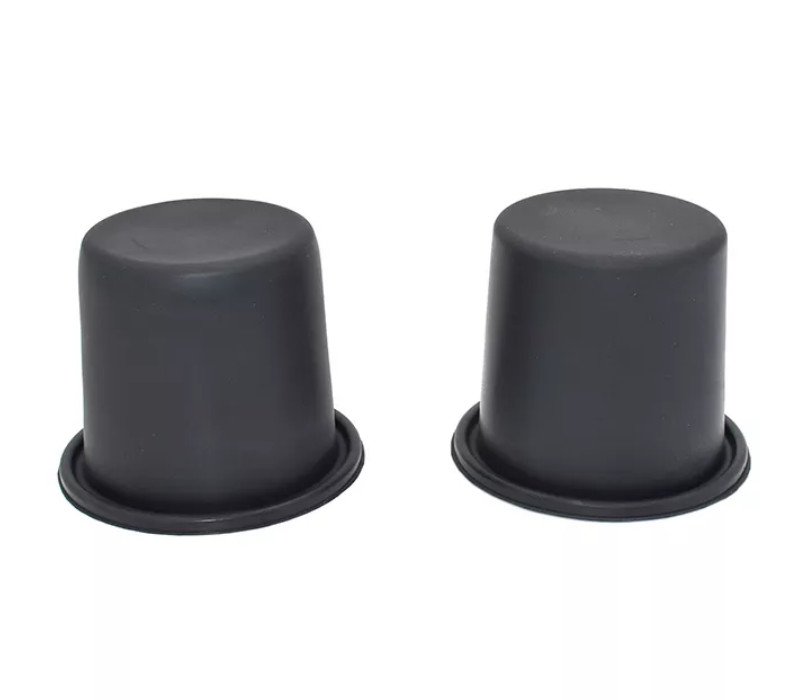

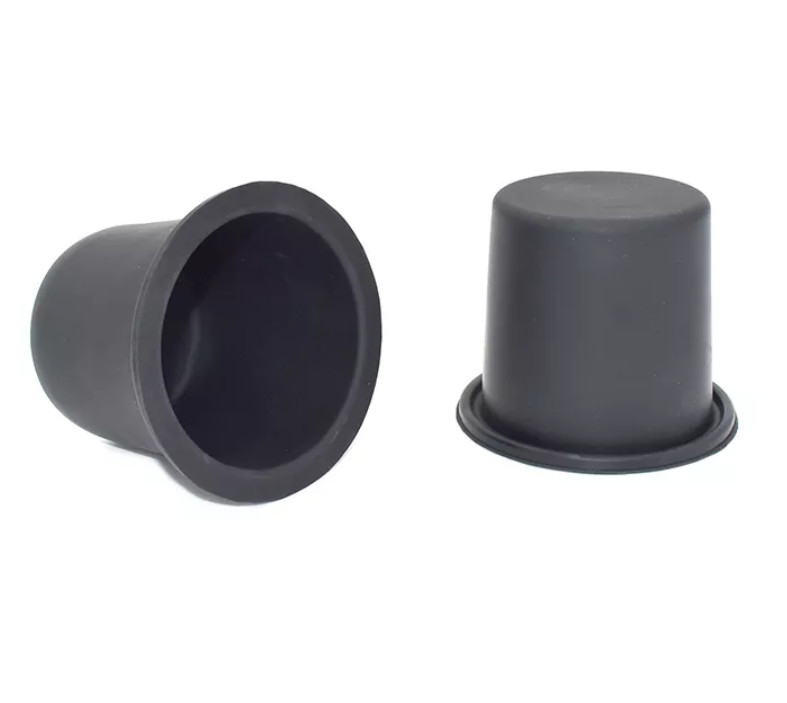

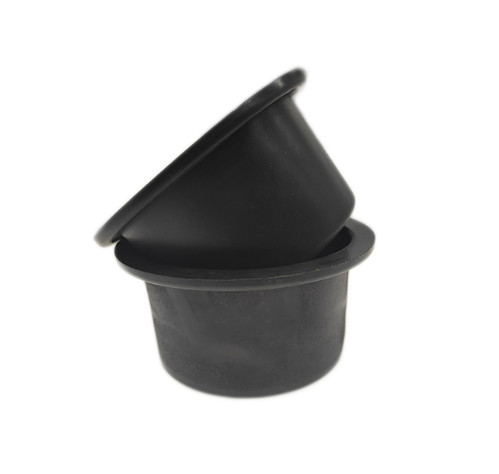

O diafragma de rolamento é dado forma como um chapéu alto no estado livre. É feito da borracha com pano de seda. O furo médio na parte superior é usado instalando a haste de válvula. A fim caber, para fixar e selar, a parte superior e a parte inferior podem ser equipadas com os 0 tipos cambiador da borda, ou a parte inferior que cerca com furo de montagem.
(1) lá não devem ser nenhuns borda e canto retos nos cantos do diafragma, e os arcos devem ser feitos para evitar a fratura fácil após o dobramento e a perda de colagem durante o vulcanization. A interseção da parede interna da luva e da cara da extremidade deve igualmente ser derramada com ângulos do arco para evitar cantos afiados. parte.
(2) material do diafragma: a borracha de nitrilo é usada para o gás natural e o LPG, e a borracha do chlorohydrin é usada para o gás.
(3) há um interlayer elástico de pano do poliéster no diafragma. Observe com cuidado as superfícies internas e exteriores do diafragma. Um lado pode vagamente considerar o teste padrão do pano de malha, e o outro lado é uma superfície lisa. A superfície lisa é exigida ser a superfície da pressão do gás. Consequentemente, para o diafragma instalado no sentido dianteiro, a superfície lisa está na superfície interna do diafragma, e a superfície lisa do diafragma instalado no sentido reverso está na superfície exterior, que pode evitar o escapamento e melhorar a força compressiva do diafragma.
Detalhes dos materiais:
Para o presente, os materiais comuns para o diafragma de rolamento são: a borracha natural (NR), borracha de butadieno do nitrilo (NBR), o desempenho dos dois materiais pode encontrar as necessidades da maioria de ambientes industriais. Em ambientes industriais especiais (resistência de alta temperatura da resistência, do ácido e do alcaloide) poderia usar EPDM, borracha do flúor (FKM), borracha do neopreno (CR) para a produção, mas o custo é relativamente alto.
Especificações:
| Diafragma de rolamento | Modelo |
Diâmetro exterior (milímetros) |
Diâmetro interno (milímetros) |
Diâmetro baixo (milímetros) | Altura (milímetros) | Espessura (milímetros) | Pressão |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
