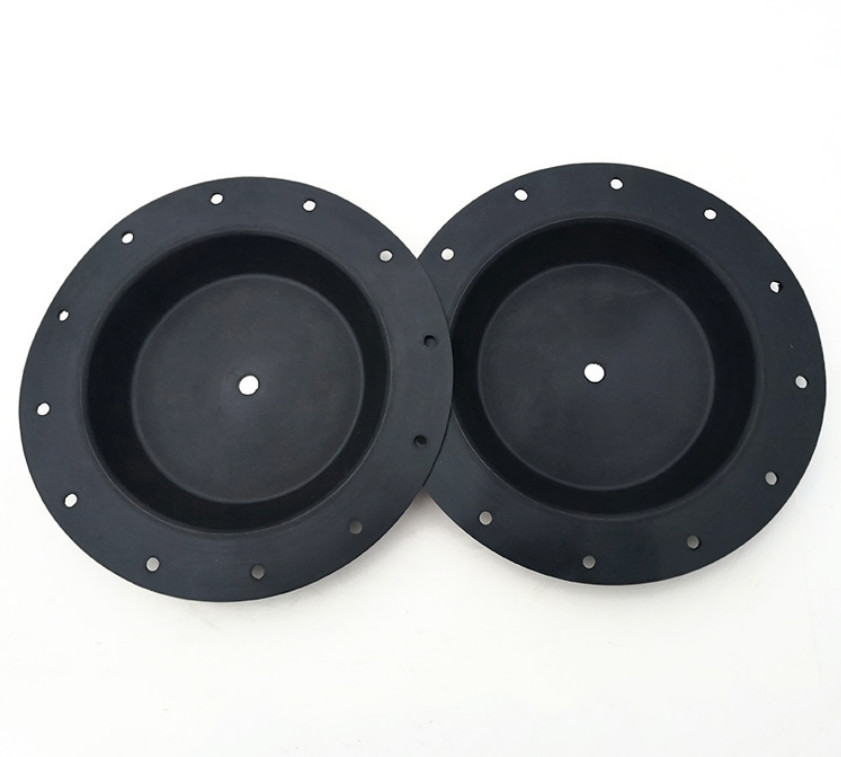

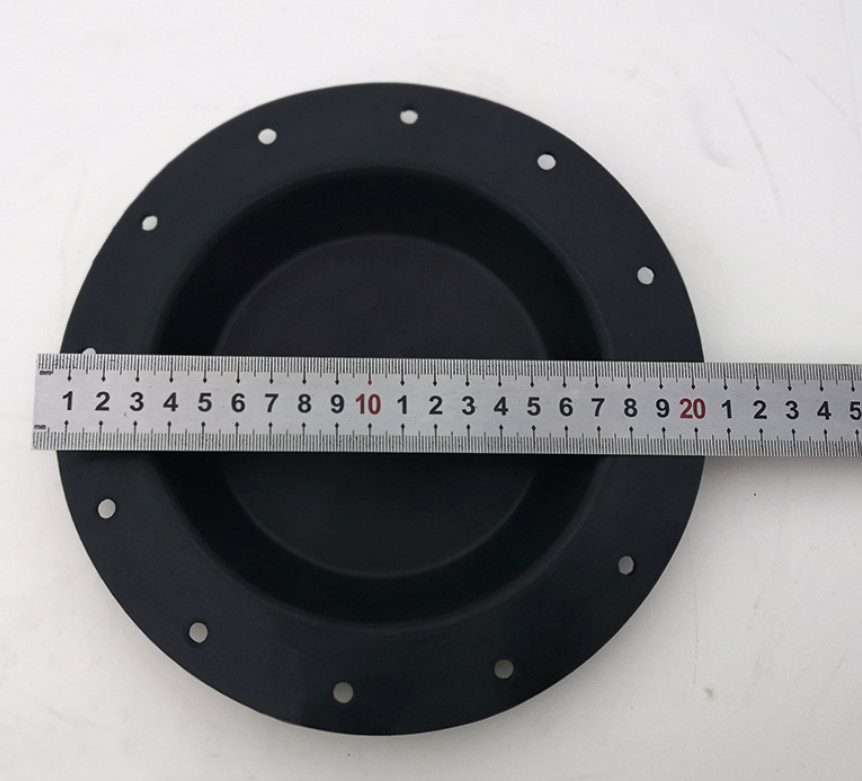

Diafragma de borracha material de NBR NR EPDM para o freio de ar Kit Rubber Diaphragm
Vistas gerais do produto:
O diafragma de rolamento é dado forma como um chapéu alto no estado livre. É feito da borracha com pano de seda. O furo médio na parte superior é usado instalando a haste de válvula. A fim caber, para fixar e selar, a parte superior e a parte inferior podem ser equipadas com os 0 tipos cambiador da borda, ou a parte inferior que cerca com furo de montagem.
| Materiais do produto | NBR, NR |
| Temperatura de funcionamento | -20℃~80℃ |
| Vida útil | épocas ≥1000000 |
| Encenação do uso | regulador de pressão do gás |
Introdução:
No projeto de alguns reguladores de pressão média e baixa, a fim resolver o problema de disco desequilibrado da válvula de regulamento da pressão e melhorar o desempenho do regulador de pressão, o método de instalar um diafragma do equilíbrio é usado frequentemente. Quando um diafragma de equilíbrio é instalado, a pressão diferencial entre a pressão de entrada e a pressão da tomada do regulador pode ser aumentada. Na indústria do regulador, é chamado um diafragma do equilíbrio em termos do uso, e é chamado um diafragma de rolamento na borracha, no instrumento, na maquinaria e nas outras indústrias.

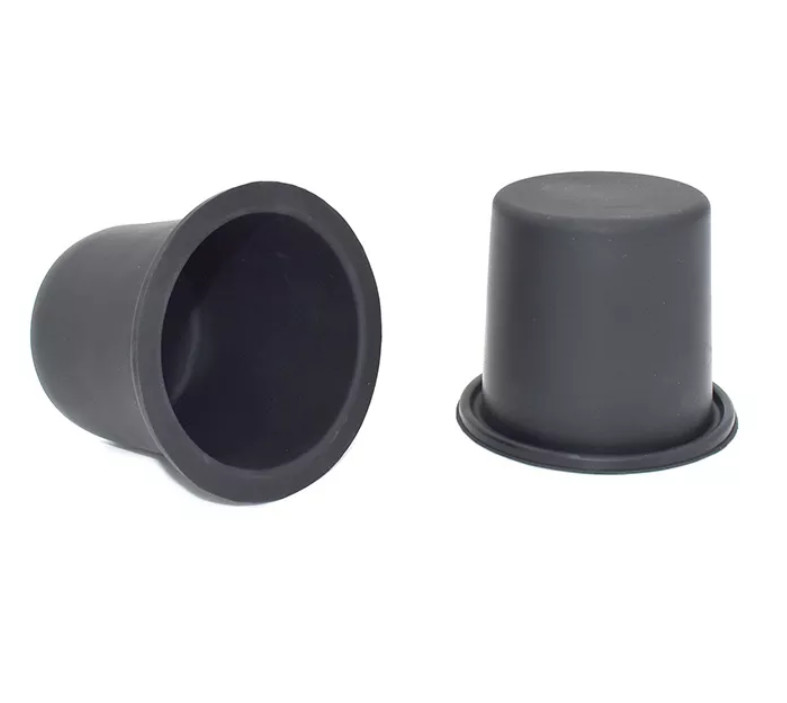

O diafragma de rolamento está na forma de um chapéu alto no estado livre. É feito da borracha com pano de seda. O furo médio superior é usado para instalar a haste de válvula. A fim instalar, para fixar e selar, a parte superior e a parte inferior podem ter bordas do anel-O. Ou sob a forma dos furos de fixação em torno da borda inferior.
Especificações:
| Diafragma de rolamento | Modelo |
Diâmetro exterior (milímetros) |
Diâmetro interno (milímetros) |
Diâmetro baixo (milímetros) | Altura (milímetros) | Espessura (milímetros) | Pressão |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
