Diafragma de borracha da válvula de borracha industrial do cilindro do atuador pneumático do ar do diafragma da bomba do rolamento do diafragma da válvula
Detalhes rápidos do diafragma de borracha da válvula do cilindro do atuador pneumático do ar:
| Materiais do produto | NBR, NR, etc. |
| Temperatura de funcionamento | -20℃~80℃ |
| Vida útil | épocas ≥1000000 |
| Encenação do uso |
Regulador de pressão do gás |
Introdução de borracha do diafragma da válvula do cilindro do atuador pneumático do ar:
No projeto de alguns reguladores de pressão média e baixa, a fim resolver o problema de disco desequilibrado da válvula de regulamento da pressão e melhorar o desempenho do regulador de pressão, o método de instalar um diafragma do equilíbrio é usado frequentemente. Quando um diafragma de equilíbrio é instalado, a pressão diferencial entre a pressão de entrada e a pressão da tomada do regulador pode ser aumentada. Na indústria do regulador, é chamado um diafragma do equilíbrio em termos do uso, e é chamado um diafragma de rolamento na borracha, no instrumento, na maquinaria e nas outras indústrias.

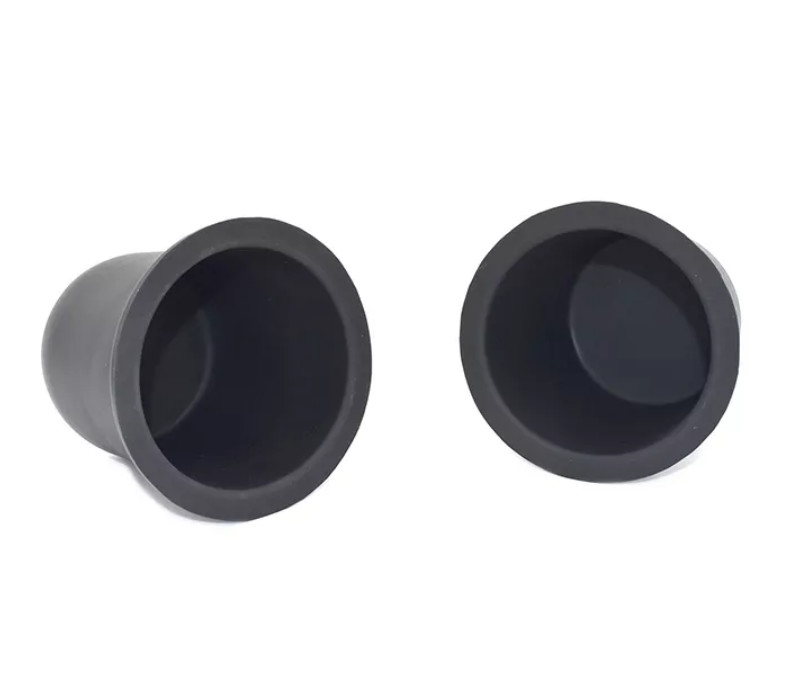

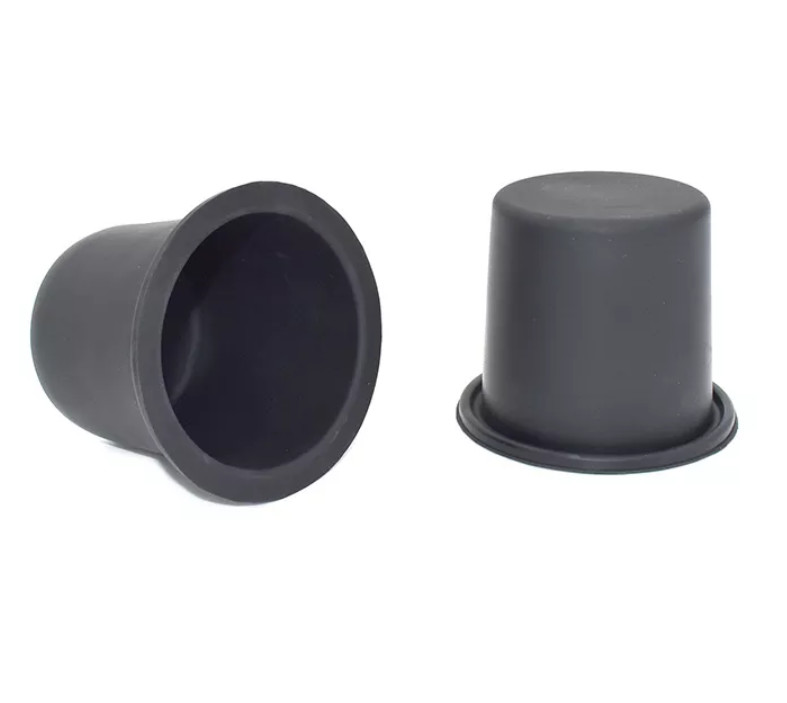

O diafragma de rolamento está na forma de um chapéu alto no estado livre. É feito da borracha com pano de seda. O furo médio superior é usado para instalar a haste de válvula. A fim instalar, para fixar e selar, a parte superior e a parte inferior podem ter bordas do anel-O. Ou sob a forma dos furos de fixação em torno da borda inferior.
Série de borracha do diafragma da válvula:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, tipo diafragma de ZMA-6#AB da válvula de regulamento de ZMA
• ZHA22#, 23#, 24#, 34#, 45#, diafragma pequeno da válvula de regulamento da série de 56# ZHA
• HA-1, HA-2, HA-3, HA-4, HA-5, diafragma da válvula de controle da série CV3000
• 20, 201, 21S, 34, SM1, SM2, diafragma de alta pressão do rolamento da GMA da série do ST
• MF2, MF3, MF4, MF5, etc. MF, diafragma de atuador da multi-mola da série de ECOTROL
• 811-U série, 812-MFI-20, 812-MFI-30, 812-MFIII-30, 812-MFIII-60 e outros diafragmas do ARCA
• Diafragma 5221 da série de KOSO 5200LA, 5227, 5235, 524S, 524L, 524E, 526S, 526L
• Fisher Series 657, diafragmas de atuador pneumáticos do filme de 667 séries
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• Série de ZMA, série de ZH, série do HA, série do MF
Detalhes materiais do diafragma de borracha da válvula do cilindro do atuador pneumático do ar:
Para o presente, os materiais comuns para o diafragma de rolamento são: a borracha natural (NR), borracha de butadieno do nitrilo (NBR), o desempenho dos dois materiais pode encontrar as necessidades da maioria de ambientes industriais. Em ambientes industriais especiais (resistência de alta temperatura da resistência, do ácido e do alcaloide) poderia usar EPDM, borracha do flúor (FKM), borracha do neopreno (CR) para a produção, mas o custo é relativamente alto.
Especificações de borracha do diafragma da válvula do cilindro do atuador pneumático do ar:
| Diafragma de rolamento | Modelo |
Diâmetro exterior (milímetros) |
Diâmetro interno (milímetros) |
Diâmetro baixo (milímetros) | Altura (milímetros) | Espessura (milímetros) | Pressão |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Nosso serviço:
1. Empacotar é embalagem neutra ou embalagem personalizada.
2. Nós respondê-lo-emos dentro de 24 horas.
3. Nós igualmente fornecê-lo-emos o bom serviço pós-venda.
4. As ordens do OEM ou do ODM são dadas boas-vindas.
5. As ordens experimentais são aceitáveis.
6. Preço de alta qualidade e de fábrica.
7. 100% assegurou a qualidade.
