Do diafragma giratório do cilindro do atuador linear de ar comprimido diafragma de borracha de rolamento de borracha deatuação da válvula de bomba

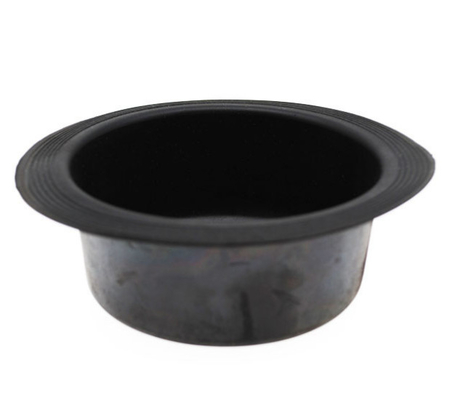

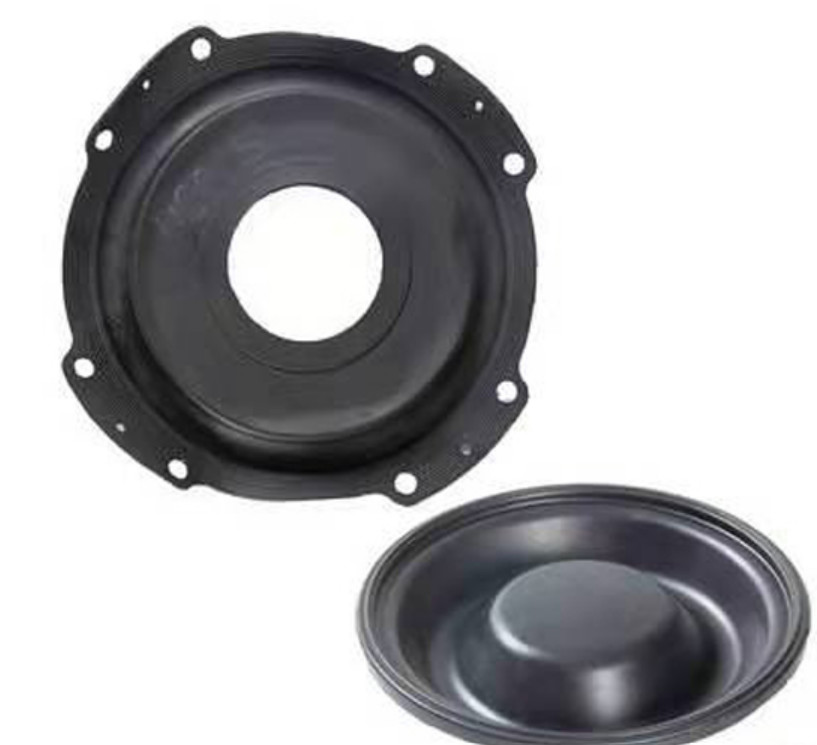

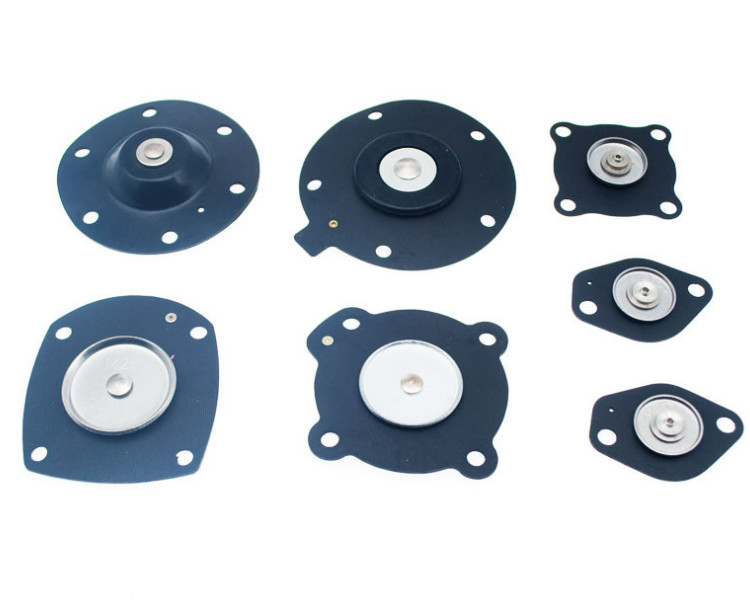

Vistas gerais de borracha de rolamento do produto do diafragma da válvula de bomba:
Comparado com o diafragma ondulado de borracha usado em válvulas de regulamento, o diafragma de rolamento tem uma resistência de alta pressão.
Quase toda a carga da pressão do diafragma de rolamento é apoiada pelo pistão, e somente uma parte pequena da pressão líquida ou da pressão de gás é apoiada pela área estreita do diafragma, assim que o diafragma de rolamento pode obter a maior capacidade de rolamento da pressão e uma pressão mais alta.
O diafragma de borracha é usado principalmente no atuador pneumático do filme, que pode converter a saída do sinal de controle (DC4~20mA ou 1-5V) pelo controlador no deslocamento linear da haste de válvula através do positioner elétrico (inteligente) da válvula e do atuador pneumático do filme. Ou acessórios do deslocamento angular do eixo da válvula.
| Materiais do produto | NBR, NR, ETC. |
| Temperatura de funcionamento | -20℃~80℃ |
| Vida útil | épocas ≥1000000 |
| Encenação do uso | Regulador de pressão do gás |
Diafragma de borracha de rolamento Characteristcs da válvula de bomba:
As técnicas da fabricação da matéria têxtil fazem a resistência de rasgo do produto mais forte
As matérias primas de alta qualidade asseguram o desempenho excelente do material próprio
Especificações de borracha de rolamento do diafragma da válvula de bomba:
| Diafragma de rolamento | Modelo |
Diâmetro exterior (milímetros) |
Diâmetro interno (milímetros) |
Diâmetro baixo (milímetros) | Altura (milímetros) | Espessura (milímetros) | Pressão |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1,5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93,2 | 83,2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1,1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
